Описание
Пистолет абразивоструйный «ORKAN» предназначен для очистки, снятия ржавчины, песка и окалины, получения необходимой шероховатости, снятия слоёв, матирования, упрочнения, снятия заусениц и полирования, а так же для подготовки поверхностей перед нанесением антикоррозионных покрытий (лакокрасочных материалов, металлизационных покрытий).
Для работы пистолета абразивоструйного «ORKAN» используются:
- абразивные материалы – гранат, фруктовые косточки, стальной высококремнистый песок, электрокорунд, карбид кремния, стальные шарики, стальная или чугунная дробь фракцией 0,3-1,2 мм;
- сжатый воздух, очищенный от влаги и масла (не ниже 2-го класса по ГОСТ 17433-80) давлением 5,0-8,0 кгс/см2 и расходом 1,4-3,0 м3/мин в зависимости от диаметров струйного и воздушного сопла (см. табл.2).
Климатическое исполнение пистолета абразивоструйного «ORKAN» «УХЛ 4», по ГОСТ 151550-69 и ГОСТ 15543-70.
Не допускается использование пистолета абразивоструйного «ORKAN» во взрывоопасной среде.
Таблица 1
|
№ |
Наименование параметра |
Норма |
|
1 |
Воздушный рукав, мм |
Ø12 |
|
2 |
Абразивоструйный рукав, мм. |
Ø19 |
|
3 |
Абразивоструйное сопло, мм. |
Ø12,Ø14 |
|
4 |
Воздушное сопло, мм |
Ø5 |
|
5 |
Макс. рабочие давление кгс/см2 |
8 |
|
6 |
Вес пистолета, кг (без учета рукавов и заборного устройства) |
2,8 |
|
7 |
Производительность, м2/час |
До 5 |
Пистолет абразивоструйный обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности по требованиям ГОСТа и других нормативных документов.
Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через сопло. Расход и давление воздуха, в зависимости от диаметров сопел (из расчета на один пистолет), указаны в таблице 2.
Таблица 2
|
Давление, бар |
4,14 |
5,17 |
6,21 |
6,9 |
8,27 |
9,65 |
|
Объем, м3/мин |
1,4 |
1,7 |
2,1 |
2,4 |
2,5 |
3,0 |
Устройство и принцип работы
Пистолет абразивоструйный инжекторного типа, предназначен для сухой абразивоструйной очистки поверхностей. Пистолет подходит для выполнения абразивоструйных работ в ограниченных по площади помещениях.
На технологию абразивоструйной обработки оказывает влияние вид абразивного материала, его форма и размеры, требования, предъявляемые к свойствам наносимого покрытия и другие факторы.

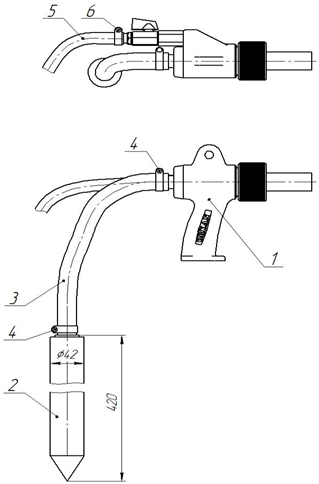

Устройство пистолета с заборным устройством приведено на рис.1
Рисунок 1. Абразивоструйный пистолет с заборным устройством.
1. Пистолет абразивоструйный «ORKAN»
2. Заборное устройство
3. Рукав подачи абразива
4. Хомут абразивоструйного рукава
5. Воздушный рукав
6. Хомут воздушного рукава
Характеристики
Новинка Y
Тип Инжекторный
Комплект пистолет, воздушное сопло, заборное устройство, комплект рукавов 5 п.м.
Производительность до 5 м2/час
Страна производитель Россия
