Описание
Система сепарации инжекторного типа специально разработана и производится для удаления и сепарации абразивного материала из камер (кабин) абразивоструйной обработки любого производителя, в которых подача абразива на обрабатываемое изделие осуществляется эжекторным (всасывающим) способом. Система сепарации относится к системе протягивающего типа и состоит из сепаратора абразивного материала с дозатором инжекторного типа подачи материала на абразивоструйный пистолет и самоочищающегося фильтра сухого типа, с системой непрерывной очистки фильтрующего элемента. Система рассчитана на применение стандартных, часто используемых абразивных материалов, пригодных к восстановлению (сепарации), которые специально производятся для абразивоструйной обработки изделий. Применение стальной круглой или колотой дроби при использовании инжекторной системы сепарации не рекомендуется. Возможно применение для обработки изделий мелкого стального абразивного материала с диаметром частицы не более 0,5 мм. При применении более крупного стального абразива, или применении мелких или легких (пластиковых) абразивных материалов сделайте специальный заказ.
Производительность |
Объем загружаемого абразивного материала |
Количество инжекторных устройств |
Диаметр вакуумного рукава |

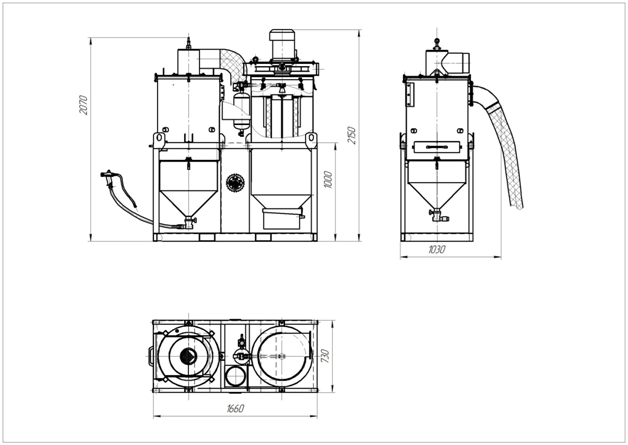

Габаритные размеры ДхШхВ |
Масса изделия |
26м3/мин |
75 литров |
1 - 5 |
150 мм |
1660х730х2150 |
350 кг |
Описание фильтра СФ-20/В
Корпус фильтра изготовлен из стальных профилей и листовой стали. Нижняя часть фильтра имеет ёмкость для сбора пылевых отходов.
Фильтр предназначен для очистки воздуха от сухих пылевидных частиц. Способ очистки фильтрующих элементов позволяет вести эксплуатацию в непрерывном режиме без необходимости отключения вентилятора в процессе очистки.
Фильтрующие элементы установлены в центральной части фильтра. Они зафиксированы с “чистой” стороны, их монтаж или замена не требуют дополнительной высоты (преимущество при размещении в низких производственных помещениях). В передней части фильтра расположена разделительная камера, которая предохраняет фильтроэлементы от возможных воздушных толчков и в которой происходит отделение крупных (грубых) пылеобразных частиц. В верхней части фильтра установлены электромагнитные вентили и воздуховод с соплами для продувки. Для полной очистки фильтроэлементов давление сжатого воздуха должно составлять около 5–6 кгс/см2. Очистка основана на принципе противотока, т.е. с “чистой” стороны в фильтрующие элементы подается короткий импульс сжатого воздуха, который стряхивает осевшую на фильтрующей поверхности пыль. Интервал циклов обеспыливания и давление воздуха для продувки фильтроэлементов можно плавно регулировать. Регулировкой можно задать оптимальный режим очистки фильтрующей поверхности, что позволит максимально продлить срок службы фильтрующего материала и значительно снизить расходы на эксплуатацию.
Свечечная конструкция фильтра по сравнению с иными решениями (рукавный, мешочный и т.д.) имеет преимущество в меньших размерах, что при одинаковых технических параметрах занимает меньшую площадь. Конструкция фильтро-вентиляционной установки позволяет размещение на любом свободном пространстве.
Вентилятор расположен на “чистой” стороне фильтра и имеет встраиваемую конструкцию или может располагаться на самостоятельной конструкции (раме) устанавливаемой возле установки.
Сечение воздуховода подбирается так, чтобы скорость потока воздуха была в диапазоне 10 -20 м/с.
Управление фильтром полностью автоматизировано и не требует присутствия обслуживающего персонала.
Преимущества:
· Непрерывная очистка фильтроэлементов в процессе эксплуатации без остановки вентилятора.
· Оптимальная эффективность, т.к. фильтрующая поверхность постоянно чистая.
· Нет необходимости прерывать процесс обработки для очистки фильтра.
Технические параметры установки СФ-20/В
Производительность |
Объем загружаемого абразивного материала |
Количество инжекторных устройств |
Диаметр вакуумного рукава |
Габаритные размеры ДхШхВ |
Масса изделия |
26м3/мин |
75 литров |
1 - 5 |
150 мм |
1660х730х2150 |
350 кг |
Характеристики
Тип Инжекторный
Габариты 1660х730х2150 мм
Вес 350 кг.
Страна производитель Россия
